Многопанельные системы


Наша задача - спроектировать систему, представляющую некоторый общий тип интерактивных систем. В этих системах работа пользователя состоит в выполнении ряда этапов, и каждый этап поддерживается полноэкранной диалоговой панелью.

В целом процесс является простым и хорошо определенным. Сессия работы пользователя проходит через некоторое число состояний. В каждом состоянии отображается некоторая панель, содержащая вопросы к пользователю. Пользователь дает требуемые ответы, проверяемые на согласованность (вопросы повторяются, пока не будет дан корректный ответ); затем ответ обрабатывается некоторым образом, например обновляется база данных. Частью пользовательского ответа является выбор следующего шага, интерпретируемый как переход к следующему состоянию, в котором процесс повторяется.

Примером может служить система резервирования авиабилетов, где состояния представляют такие шаги обработки, как User Identification (Идентификация Пользователя), Enquiry on Flights (Запрос Рейса в нужное место и требуемую дату), Enquiry on Seats (Запрос Места на выбранный рейс), Reservation (Резервирование).

Типичная панель для состояния Enquiry on Flights (Запрос Рейса) может выглядеть как на рис. 2.1 (рисунок иллюстрирует только идею и не претендует на реализм или хороший эргономичный дизайн). Экран показан на шаге, завершающем состояние, ответы пользователя в соответствующих окнах показаны курсивом, реакция системы на эти ответы (показ доступных рейсов) дана жирным шрифтом.

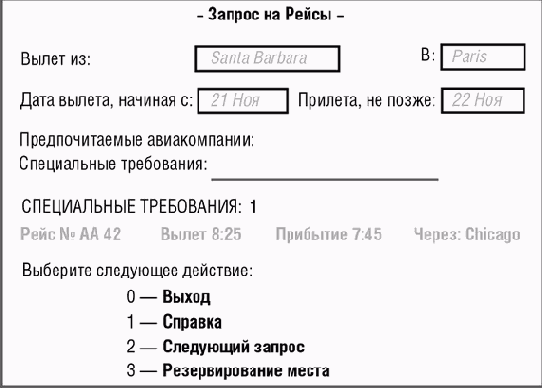

Рис. 2.1.  Панель "Запрос Рейса"

Сессия начинается в начальном состоянии Initial и заканчивается в заключительном состоянии Final. Мы можем представить всю структуру графом переходов, показывающим возможные состояния и переходы между ними. Ребра графа помечены целыми, соответствующими возможному выбору пользователя следующего шага при завершении состояния. На рис. 2.2 показан граф переходов системы резервирования авиабилетов.

Проблема, возникающая при проектировании и реализации таких приложений, состоит в достижении максимально возможной общности и гибкости.
В частности:

  • G1 Граф может быть большим. Довольно часто можно видеть приложения, включающие сотни состояний с большим числом переходов.
  • G2 Структура системы, как правило, изменяется. Проектировщики не могут предвидеть все возможные состояния и переходы. Когда пользователи начинают работать с системой, они приходят с запросами на изменение системы и расширение ее возможностей.
  • G3 В данной схеме нет ничего специфического для конкретного приложения. Система резервирования авиабилетов является лишь примером. Если вашей компании необходимо несколько таких систем для собственных целей или в интересах различных клиентов, то большим преимуществом было бы определить общий проект или, еще лучше, множество модулей, допускающих повторное использование в разных приложениях.

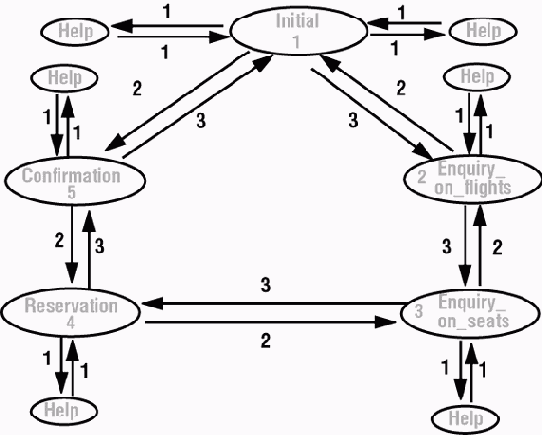

Рис. 2.2.  Граф переходов в системе резервирования авиабилетов
