Основы объектно-ориентированного проектирования

Нотация BON (Business Object Notation)


Каждый из рассмотренных подходов имеет свои сильные стороны. Метод Business Object Notation (BON), предложенный Nerson и Walden, при минимальной сложности обеспечивает максимальные преимущества и может служить примером комплексного подхода к OO-анализу. Данный краткий обзор основных особенностей метода огранивается обсуждением его вклада в анализ. Для более подробного знакомства можно рекомендовать указанную в библиографии монографию.

На начальном этапе разрабатывался графический формализм представления системных структур. В дальнейшем BON из способа нотации превратился в законченный метод разработки, но оригинальное название было сохранено. BON используется во многих прикладных областях для анализа и разработки систем, в том числе очень сложных.

Метод BON основан на трех принципах: бесшовность, обратимость и контрактность. Бесшовность - непрерывность процесса на протяжении всего жизненного цикла ПО. Обратимость - поддержка прямого и обратного процессов разработки: от анализа к проектированию и реализации и наоборот. Контрактность (вспомните о Проектировании по Контракту) - точное определение семантических свойств каждого программного элемента. BON - практически единственный популярный метод анализа, использующий развитый механизм утверждений, что позволяет аналитикам определить не только структуру системы, но и ее семантику (ограничения, инварианты, свойства ожидаемых результатов).

Ряд других свойств выделяют BON среди OO-методов:

  • Он обеспечивает "масштабируемость", о которой упоминалось в начале этой лекции. Различные средства и соглашения дают возможность выбрать уровень абстракции системы или описания подсистемы, сосредоточиться на компоненте, скрыть детали. Это выборочное сокрытие предпочтительнее, нежели множественные модели, используемые некоторыми другими методами. Единственность модели обеспечивает бесшовность и обратимость, но в любой момент можно решить, какие аспекты соответствуют текущим потребностям, и скрыть остальное.
  • Метод BON был создан в 1990-е годы.
    В нем изначально предполагается, что в распоряжении его пользователей будут вычислительные ресурсы, а не только бумага и карандаш или доска. Это позволяет использовать мощные инструментальные средства для отображения комплексной информации. Такие средства описаны в последней лекции этой книги. Для небольших задач вполне достаточно карандаша и бумаги.
  • При всей амбициозности и способности охватить большие и сложные системы метод замечателен своей простотой. Он содержит небольшое количество основных концепций. Необходимо обратить внимание, что изложение формального подхода занимает всего около двух страниц.
Поддержка больших систем в BON основана в частности на понятии кластера - группы логически связанных классов. Кластеры могут содержать субкластеры, тем самым формируется вложенная структура и аналитики получают возможность работы на различных уровнях. Некоторые кластеры могут быть библиотеками - серьезное внимание уделяется повторному использованию.

Статическая часть модели сосредоточена на классах и кластерах; динамическая часть описывает объекты, взаимодействия объектов и возможные сценарии упорядочения сообщений.

BON поддерживает несколько вариантов формальных описаний: текстовую нотацию, табличную форму и графические диаграммы.

Текстовая нотация аналогична принятой в этой книге. Поскольку не подразумевается непосредственная компиляция, можно использовать ряд расширений в области утверждений. Например, delta a означает, что компонент может изменить атрибут a, forall и exists применяются для логических формул исчисления предикатов первого порядка, а member_of - для операций с множествами.

Таблица удобна для сжатого описания свойства класса. Общая форма табличного представления класса приведена ниже.

Таблица 9.1. Таблица описания класса в методе BONCLASSClass_namePart:
Short description (Краткое описание)Indexing information (Индексирующая информация)
Inherits from (Наследует от)
Queries (Запросы)
Commands (Команды)
Constraints (Ограничения)
Графические обозначения чрезвычайно просты, их легко изучить и запомнить.

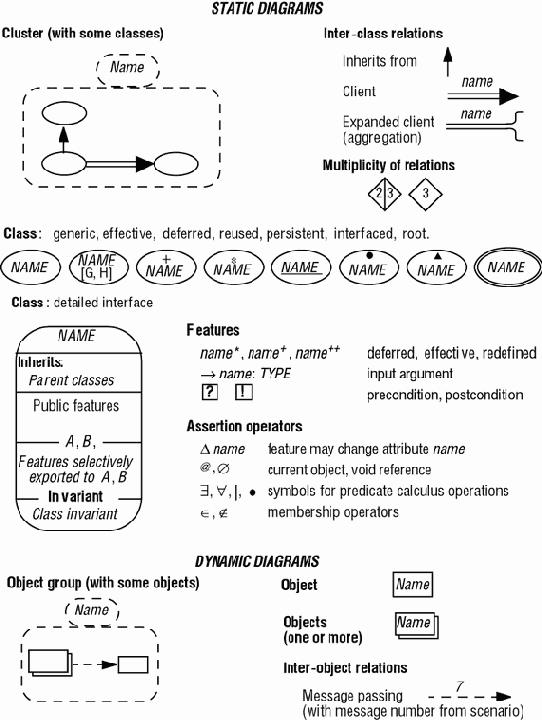

Основные соглашения, статические и динамические, приведены на рис. 9.4.


Рис. 9.4.  Основные графические обозначения BON ([Walden 1995], приведено с разрешения автора)

Процесс анализа и разработки состоит из семи задач. Порядок их решения соответствует идеальному процессу. В реальной практике его можно изменить и использовать итерации в соответствии с концепцией обратимости. Стандартными являются задачи:

  • B1 Определение границ системы: что будет включено и не включено в систему, главные подсистемы, пользовательские метафоры, функциональность, библиотеки повторного использования.
  • B2 Составление списка классов-кандидатов, в который вначале включают классы, имеющие отношение к данной области.
  • B3 Выбор классов и формирование кластеров: объединение классов в логические группы, выделение абстрактных, перманентных классов и т. д.
  • B4 Определение классов: развернутое описание классов в терминах запросов, команд и ограничений.
  • B5 Составление эскиза поведения системы: определение схем создания объектов, событий и сценариев.
  • B6 Определение общедоступных компонентов: завершение интерфейсов классов.
  • B7 Совершенствование системы.
Метод предписывает в течение процесса разработки следовать терминологии, принятой в данной области. Опыт показывает, что это существенно при разработке любого большого проекта. Это помогает неспециалистам ориентироваться в профессиональном жаргоне, а также позволяет удостовериться, что все специалисты действительно используют одинаковую терминологию (удивительно видеть, как часто это не так!).

Для каждого шага метод определяет точный список того, что необходимо сделать. Он определяет также и отчетные документы. Эта точность определения организационных обязанностей делает BON не только методом анализа и проектирования, но и стратегическим инструментом для руководства проектом.
